鉄鋼の溶融炉、ガラス工場、食品の焼成室、乾燥室——こうした高温環境の現場では、「監視カメラを設置したいが、すぐに壊れてしまう」という課題を抱えているケースが少なくありません。

一般的な監視カメラは、常温での使用を前提に設計されています。高温環境に設置すると、想定より早く故障したり、映像品質が低下したりします。今回は、高温環境に対応した「耐高温カメラ」について、温度帯ごとの選び方から、設置・配線・メンテナンスの実務的なポイントまでを整理します。

■ 一般的なカメラは、何℃まで使えるのか

まず前提として、通常の監視カメラがどの程度の温度に対応しているかを確認しておきます。

一般的な屋外用ネットワークカメラの動作温度範囲は、おおむね−30℃〜60℃程度です。PTZカメラなど一部の機種では65℃程度まで対応するものもありますが、いずれにせよ60℃前後が上限です。つまり、それを超える環境——焼成室、乾燥室、炉の周辺といった現場では、通常のカメラでは対応できません。

■ なぜ、一般的なカメラでは高温環境に対応できないのか

高温環境に通常の監視カメラを設置すると、主に2つの問題が発生します。

・機器の過熱による故障

カメラ内部の温度が許容範囲を超えると、部品が故障したり、劣化が早まったりします。結果として、カメラの寿命が短くなり、頻繁なメンテナンスや交換が必要になります。

・センサー性能の低下

高温はイメージセンサーに悪影響を与え、画質の低下、ノイズの増加、誤検知などを引き起こします。AIによる映像解析を行っている場合は、その精度にも影響します。

つまり高温環境では、「カメラが映らなくなる」だけでなく、「映ってはいるが使えない映像しか残らない」という状態にもなり得ます。

■ 温度帯によって、対応方式が変わる

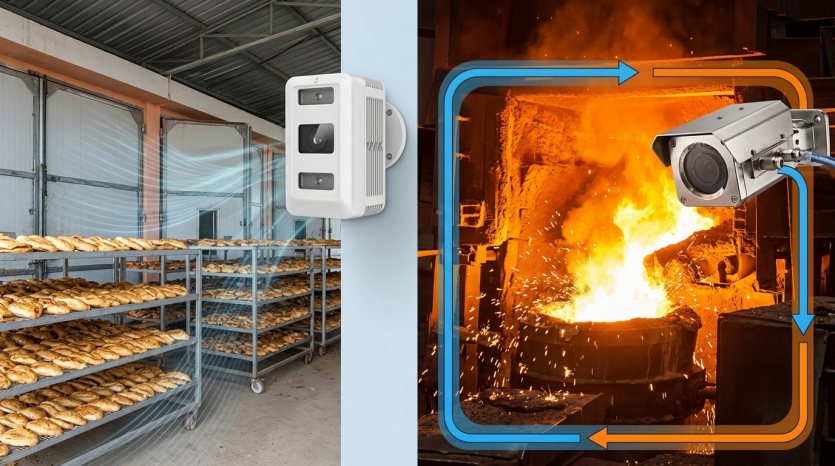

耐高温カメラは、対応する温度帯によって冷却の方式が異なります。現場の温度環境に応じて、適切な方式を選ぶ必要があります。

【85℃未満】電子冷却（ペルチェ素子）カメラ

ペルチェ効果——異なる金属を接合して電流を流すと、熱の吸収・放出が起こる現象——を利用し、カメラ内部の熱を外部へ移動させて冷却します。外部の冷却設備が不要で、カメラ本体だけで完結するのが特徴です。想定される設置環境は、タバコや食品の焼成室、乾燥室、高温試験室などです。

【150℃未満】空冷カメラ

外部から冷たい空気を循環させることで、カメラ内部の熱を取り除きます。

あわせて「エアカーテン」の仕組みを備えており、気流を利用してレンズ前面へのほこりの付着を抑えます。粉塵の多い現場でも、視界を確保しやすい構造です。

【250℃未満】水冷カメラ

空気ではなく水を循環させて冷却する方式です。空冷より高い冷却能力を持ち、より高温の環境に対応します。

想定される設置環境は、鉄鋼冶金工場、ガラス工場、火力発電所などです。

■ 空冷・水冷を選ぶ場合の重要な注意点

空冷・水冷カメラを検討する際、必ず押さえておくべき点があります。

冷却システム本体は、カメラに付属していません。メーカーが提供するのはカメラとジャンクションボックスのみで、空冷用のコンプレッサーや水冷システムは、別途サードパーティ製の設備を用意する必要があります。

また、冷却に使用する空気・水にも条件があります。一般的に、オイル含有量やダスト粒子径について基準が設けられており、フィルターを介して供給する構成になります。「カメラを買えば設置できる」というものではなく、冷却設備を含めたシステム全体として設計する必要がある——この点は、導入検討の初期段階で認識しておくべきポイントです。

■ さらに高温の環境へ：炉内監視という選択肢

2026年4月、HIKVISIONから「高耐熱カメラシリーズ」が日本市場で発表されました。従来の85℃〜250℃という範囲を超え、最大2,000℃の環境に対応する炉内監視カメラが加わっています。鉄鋼の溶融炉、セメント窯、焼成炉といった、これまで目視や限定的な監視に留まっていた領域を対象とした製品です。主な特長は次のとおりです。

・二重ボルテックス空冷構造：2,000℃に達する炉内でも、内部機器を保護する冷却構造

・サファイアガラスレンズ：耐熱性・耐摩耗性に優れたレンズにより、クリアな視界を確保

・自己保護メカニズム：温度上昇や気圧低下を検知すると、自動的にレンズを退避させる安全機能

・燃焼状態の検知アルゴリズム：AIによる火炎の状態検知や、燃焼状態の自動分析に対応

炉の内部をリアルタイムで確認できるようになることは、品質管理と安全性の両面に関わります。従来は作業者が目視で確認していた工程を、遠隔から監視できるようになるという意味を持ちます。

■ 機種選定の前に確認すべき環境条件

耐高温カメラの選定では、「何℃まで対応できるか」だけでは不十分です。次の項目を整理しておく必要があります。

【温度に関する条件】

・最高温度と最低温度：ピーク時と、稼働していない時間帯の両方

・温度変化の範囲と速度：急激な温度変化は、結露や部材の膨張収縮を引き起こします

・輻射熱の影響：直接の気温だけでなく、熱源からの放射熱がカメラに与える影響

【その他の環境要因】

・粉塵や油煙の有無：レンズの汚れやすさ、冷却方式の選定に影響します

・湿度と結露リスク：温度差が大きい環境では結露が発生しやすくなります

・振動や衝撃の程度：設備の稼働による振動は、固定方法に影響します

・腐食性ガスの存在：筐体の材質選定に関わります

このうち、見落とされやすいのが輻射熱です。空気の温度は許容範囲でも、炉や加熱設備から直接放射される熱によって、カメラの表面温度が想定以上に上がるケースがあります。

■ 設置時に押さえるべきポイント

高温環境でのカメラ設置には、通常とは異なる配慮が必要です。

【設置位置の選定】

・熱源からの距離を確保する：可能な限り、直接的な熱の影響を受けにくい位置を選びます

・気流パターンを確認する：熱気の流れによって、想定より高温になる場所があります

・メンテナンススペースを確保する：高温環境ほど点検・清掃の頻度が上がるため、作業できる余地が必要です

・遮熱対策を検討する：遮熱板の設置など、直接的な熱を遮る工夫が有効な場合があります

【配線の保護】

カメラ本体だけでなく、配線も高温対策が必要です。

・耐熱ケーブルの使用：一般的なケーブルでは被覆が劣化し、断線や短絡の原因になります

・金属管による保護：物理的な保護と、放射熱からの遮蔽を兼ねます

・熱膨張への対応：温度変化による部材の伸縮を考慮した施工が必要です

・ケーブルの余長確保：熱膨張・収縮による張力を吸収するため、適切な余長を持たせます

高温環境では、「カメラは耐熱仕様だが、配線が先に劣化した」という事態が起こり得ます。システム全体として熱対策を考える必要があります。

■ 導入後のメンテナンス

高温環境で使用するカメラは、通常より点検の重要性が高くなります。定期的に確認すべき項目は次のとおりです。

・外観の確認：変形、変色、異常音がないか

・レンズの清掃：粉塵や油煙の付着状況を確認し、必要に応じて清掃

・冷却システムの動作確認：空冷・水冷を使用している場合、循環が正常か、フィルターが詰まっていないか

・温度記録の確認：想定した温度範囲内で稼働しているか

・映像品質のチェック：ノイズの増加や色味の変化がないか

特に冷却システムは、稼働していなければカメラ本体が高温にさらされ続けます。フィルターの詰まりや配管の不具合は、外観からは分かりにくいため、定期的な確認が欠かせません。

■ 高温環境にカメラを導入するメリット

高温環境の可視化には、防犯という枠を超えた効果があります。

・安全性の向上：危険エリアや高温設備を常時監視でき、異常があれば即座に把握できます。設備故障や火災のリスク低減につながります

・生産効率の改善：製造工程の状況をリアルタイムで確認できるため、機械の過熱や原料の異常を早期に検出し、ライン停止時間を短縮できます

・作業者の安全確保：作業員が高温エリアに直接立ち入る頻度を減らせます。遠隔からの確認により、危険な環境へ入るリスクを軽減できます

・運用コストの削減：通常のカメラで頻発する故障・交換のコストを抑えられます。メンテナンス頻度が下がることで、長期的な運用コストも改善します

「見えなかった場所が見えるようになる」ことは、品質向上と省エネ、そして現場の安全に直結します。

高温環境へのカメラ設置は、一般的な防犯カメラの設置とは検討すべき事項が異なります。温度条件、冷却設備、配線の耐熱対策、粉塵環境など、現場ごとの条件を踏まえた設計が必要です。

「うちの環境で使えるカメラはあるのか」「どの方式が適しているのか分からない」という段階でも、お気軽にご相談ください。現場の状況をお伺いした上で、ご案内いたします。
