基本情報
| 分類 | NVR |
|---|---|
| モデル名 | DS-7608NI-M2/8P |
| 製品名 | 8-ch 4K EUI ネットワークビデオレコーダー |
| 特徴 | 最大8-chチャンネルIPカメラ入力
ビデオフォーマット:H.265+/H.265/H.264+/H.264 最大デコード性能:1-ch@12MP/2-ch@8 MP/4-ch@4 MP/8-ch@1080p HDMI端子×1およびVGA端子×1搭載 両端子とも独立したビデオ出力に対応 HDD接続用SATA端子×2搭載（HDDあたり最大10 TB） 最大80Mbps受信帯域幅 8個のパワー・オーバー・イーサネット(PoE)端子によるプラグ&プレイに対応 |
製品ドキュメント

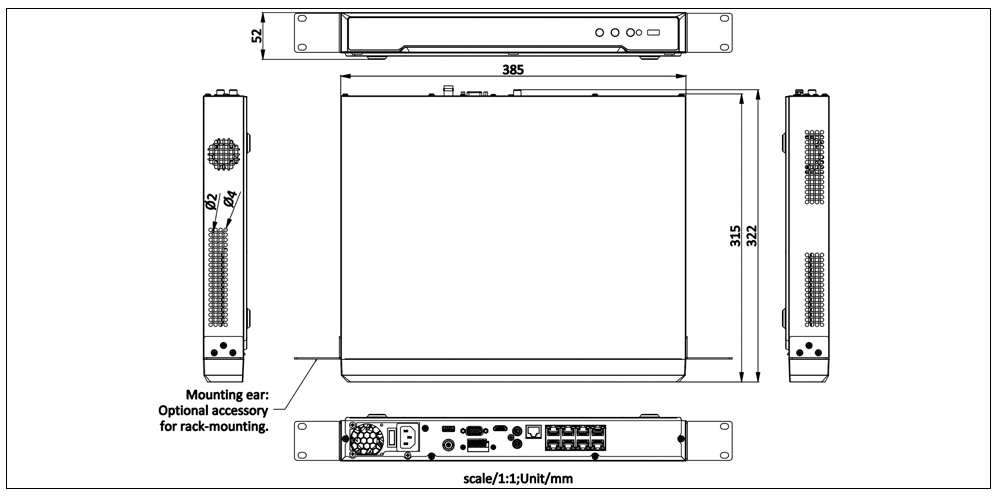

寸法図
製品説明
| 高い専門性と信頼性 | ●H.265+ビデオ圧縮により、効率的にデータの保管スペースを最大75％削減 ●デュアルストリーム録画により帯域幅の節約が可能 ●より安全なストリーム伝送サービスを提供するストリームオーバーTLS暗号化技術を採用 ●再生およびダウンロード時の二段階検証に対応 |
|---|---|
| HDビデオ出力 | ●HDMIとVGAは独立出力 ●最大8Kの解像度でHDMIビデオ出力を実現 |
| 再生と保存 | ●HDD接続用SATA端子を最大2個搭載 ●8チャンネル同時再生 |
| スマート＆POS機能 | ●複数のVCA(Video Content Analytics)イベントに対応 ●VCA検出（モーション、ラインクロス、侵入ほか）、ヒートマップ、ANPR、人数カウントなど、特別なカメラのスマート機能を設定可能 ●ライブビューおよび再生時にPOS情報を重ねて表示可能。POSトリガー記録とアラームに対応 |
| ネットワーク＆イーサネット接続 | ●8個の独立したPoEネットワーク端子を搭載 ●自己適応型10/100/1000 Mbpsイーサネット端子×1搭載 ●Hik-Connect & DDNS(Dynamic Domain Name System)によりネットワークの管理が容易に ●スムーズなストリーミング技術 ●プラグイン不要のウェブアクセス |
ビデオとオーディオ
| IPビデオ入力 | 8チャンネル 最大32MP解像度 *: Ultra HD解像度モードを有効にすると、NVRは8チャンネル32 MP/24 MP IPビデオ入力に対応します。 |
|---|---|
| 受信帯域幅 | 128 Mbps |
| 発信帯域幅 | 256 Mbps |
| HDMI出力 | 8K (7680 × 4320)/30Hz、4K (3840 × 2160)/60Hz、4K (3840 × 2160)/30Hz、 2K (2560 × 1440)/60Hz、1920 × 1080/60Hz、1600 × 1200/60Hz、1280 × 1024/60Hz、 1280 × 720/60Hz、1024 × 768/60Hz |
| VGA出力 | 1920 × 1080/60Hz、1600 × 1200/60Hz、1280 × 1024/60Hz、1280 × 720/60Hz、 1024 × 768/60Hz |
| ビデオ出力モード | HDMIとVGAは独立出力 |
| CVBS出力 | 1チャンネル、BNC (1.0 Vp-p、75 Ω)、解像度: PAL: 704 × 576、NTSC: 704 × 480 |
| オーディオ出力 | 1チャンネル、RCA (リニア、1 KΩ) |
| 2wayオーディオ | 1チャンネル、RCA (2.0 Vp-p、1 KΩ、オーディオ入力使用) |
デコーディング
| デコードフォーマット | H.265+/H.265/H.264+/H.264 |
|---|---|
| 録画解像度 | 32 MP/24 MP/12 MP/8 MP/6 MP/5 MP/4 MP/3 MP/1080p/UXGA/720p/VGA /4CIF/ DCIF/ 2CIF/CIF/QCIF *: Ultra HD解像度モードを有効にすると、NVRは8チャンネル32 MP/24 MP IPビデオ入力に対応します。 |
| 同時再生 | 8チャンネル |
| デコード性能 | 2チャンネル@32 MP (30 fps)/2チャンネル@24 MP (30 fps)/ 4チャンネル@12 MP (20 fps)/8チャンネル@8 MP (25 fps) |
| デュアルストリーム録画 | 対応 |
| ストリームタイプ | ビデオ、ビデオ&オーディオ |
| オーディオ圧縮 | G.711ulaw/G.711alaw/G.722/G.726/AAC/MP2L2 |
ネットワーク
| リモート接続 | 128 |
|---|---|
| ネットワークプロトコル | TCP/IP、DHCP、IPv4、IPv6、DNS、DDNS、NTP、RTSP、SADP、SMTP、SNMP、NFS、 iSCSI、ISUP、UPnP™、HTTP、HTTPS |
| ネットワーク端子 | RJ45 10/100/1000 Mbps自己適応型イーサネット端子×1 |
PoE
| 端子 | RJ45 10/100 Mbps自己適応型イーサネット端子×8 |
|---|---|
| 電力 | 最大120 W |
| 対応規格 | IEEE 802.3 af/at |
補助インターフェース
| SATA | SATA端子×2 |
|---|---|
| 容量 | ディスクあたり最大14 TB |
| アラーム入出力端子 | 4/1 |
| USB端子 | 前面パネル: 1 × USB 2.0 背面パネル: 1 × USB 3.0 |
全般
| 電源 | AC100 V～240 V、50 Hz～60 Hz |
|---|---|
| 消費電力 | 最大15 W（HDDなしでPoEオフの場合） |
| 使用温度 | -10°C～55°C |
| 使用湿度 | 10%～90% |
| 寸法（幅×奥行×高さ） | 385 × 315 × 52 mm |
| 重量 | 最大3 kg（HDDなしの場合） |
認証規格
| FCC | Part 15 Subpart B、ANSI C63.4-2014 |
|---|---|
| CE | EN 55032:2015+A1:2020、ENIEC61000-3-2:2019+A1:2021、 EN 61000-3-3:2013+A1:2019、EN 50130-4:2011+A1:2014、EN 55035:2017+A11:2020 |

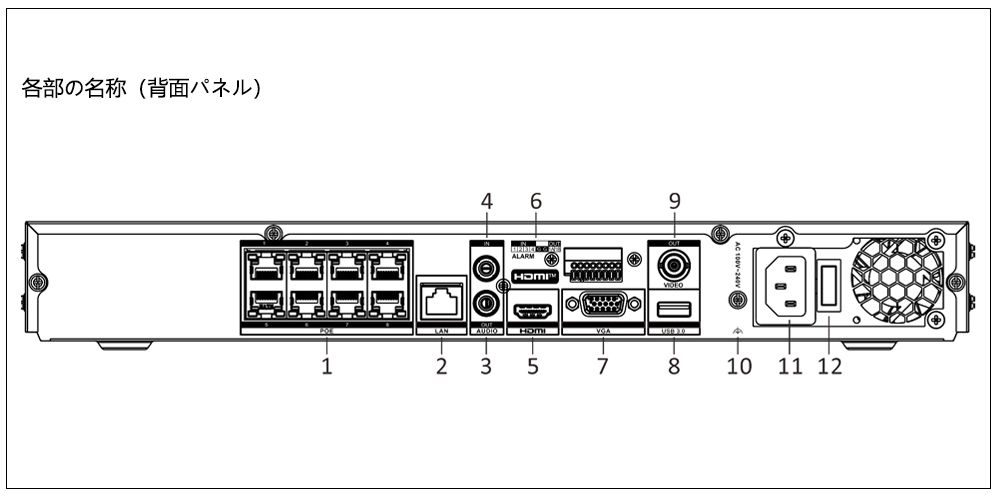

説明
| No. | 説明 |
|---|---|
| 1 | PoE機能搭載ネットワーク端子 |
| 2 | LAN端子 |
| 3 | オーディオ出力端子 |
| 4 | オーディオ入力端子 |
| 5 | HDMI端子 |
| 6 | アラーム入出力端子 |
| 7 | VGA出力端子 |
| 8 | USB 3.0端子 |
| 9 | CVBSビデオ出力端子 |
| 10 | 接地 |
| 11 | AC 100 V～240 V電源端子 |
| 12 | 電源スイッチ |
