基本情報
| 分類 | NVR |
|---|---|
| モデル名 | DS-9664NI-M16 |

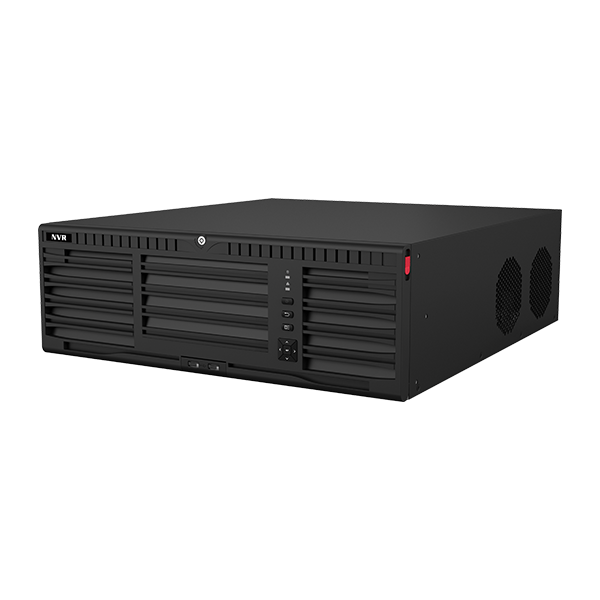

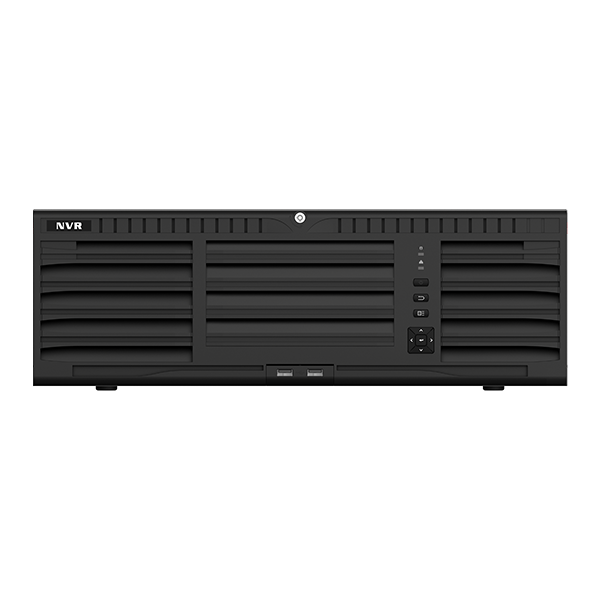

| 製品名 | 64-ch 8K GUI 大容量ネットワークビデオレコーダー |
| 特徴 | 最大64チャンネルIPカメラ入力
最大デコード性能:2-ch @32 MP/2-ch @24 MP/4-ch @12 MP/8-ch @8 MP/16-ch @4 MP/32-ch @1080p 最大400 Mbps受信帯域幅および400 Mbps発信帯域幅 HDMI端子×2（異なるソース）およびVGA端子×2（異なるソース）搭載 8Kまたはデュアル4Kビデオ出力に対応 人数カウントカメラ、ANPR (自動ナンバープレート認識) カメラ、 魚眼カメラなどの特別なカメラに対応 高度なストリーミング技術によりネットワークの状態が悪くてもスムーズなライブビューを実現 RAID 0、1、5、6、10およびN+Mホットスペア対応により、さらに信頼性の高いデータストレージを実現し、データ損失のリスクを効果的に回避 |
製品ドキュメント
寸法図
製品説明
| 高い専門性と信頼性 | ●H.265+ビデオ圧縮により、効率的にデータの保管スペースを最大75％削減 ●デュアルストリーム録画により帯域幅の節約が可能 ●より安全なストリーム伝送サービスを提供するストリームオーバーTLS暗号化技術を採用 ●再生およびダウンロード時の二段階検証に対応 |
|---|---|
| HDビデオ出力 | ●HDMIとVGAは独立出力 ●最大8Kまたはデュアル4Kの解像度でHDMIビデオ出力を実現 |
| 再生と保存 | ●HDD接続用SATA端子×16搭載(HDDあたり最大14 TB) ●HDD接続用eSATA端子×1搭載 ●16チャンネル同時再生 |
| スマート&POS機能 | ●複数のVCA(Video Content Analytics)イベントに対応 ●VCA検出（モーション、ラインクロス、侵入ほか）、ヒートマップ、ANPR、人数カウントなど、特別なカメラのスマート機能を設定可能 ●ライブビューおよび再生時にPOS情報を重ねて表示可能 ●POSトリガー記録とアラームに対応 |
| ネットワーク＆イーサネット接続 | ●自己適応型10/100/1000 Mbpsイーサネット端子×2搭載 ●Hik-Connect & DDNS (Dynamic Domain Name System) によりネットワークの管理が容易に ●スムーズなストリーミング技術 ●プラグイン不要のウェブアクセス |
ビデオとオーディオ
| IPビデオ入力 | 64チャンネル |
|---|---|
| 受信帯域幅 | 400 Mbps |
| 発信帯域幅 | 400 Mbps |
| HDMI 1出力 | 8K (7680 × 4320)/30Hz、4K (3840 × 2160)/60Hz、4K (3840 × 2160)/30Hz、 2K (2560 × 1440)/60Hz、1920 × 1080/60Hz、1600 × 1200/60Hz、1280 × 1024/60Hz、 1280 × 720/60Hz、1024 × 768/60Hz |
| HDMI 2出力 | 4K (3840 × 2160)/60Hz、4K (3840 × 2160)/30Hz、2K (2560 × 1440)/60Hz、 1920 × 1080/60Hz、1600 × 1200/60Hz、1280 × 1024/60Hz、1280 × 720/60Hz、 1024 × 768/60Hz |
| VGA 1出力 | 1920 × 1080/60Hz、1280 × 1024/60Hz、1280 × 720/60Hz、1024 × 768/60Hz |
| VGA 2出力 | 1920 × 1080/60Hz、1280 × 1024/60Hz、1280 × 720/60Hz、1024 × 768/60Hz |
| ビデオ出力モード | HDMI 1端子とVGA 1端子は同時ビデオ出力が可能で、メイン出力として機能 HDMI 2端子とVGA 2端子は同時ビデオ出力が可能で、補助出力として機能 |
| CVBS出力 | 1チャンネル、BNC (1.0 Vp-p、75 Ω)、解像度: PAL: 704 × 576、NTSC: 704 × 480 |
| オーディオ入力 | 1チャンネル、RCA (2.0 Vp-p、1 KΩ) |
| オーディオ出力 | 2チャンネル、RCA (リニア、1 KΩ) |
| 2wayオーディオ | 1チャンネル、RCA (2.0 Vp-p、1 k Ω) |
デコーディング
| デコードフォーマット | H.265/H.265+/H.264/H.264+ |
|---|---|
| 録画解像度 | 32 MP/24 MP/12 MP/8 MP/7 MP/6 MP/5 MP/4 MP/3 MP/1080p/UXGA/720p/VGA/ 4CIF/DCIF/2CIF/CIF/QCIF |
| 同時再生 | 16チャンネル |
| デコード性能 | 2チャンネル@32 MP (30 fps)/8チャンネル@8 MP (30 fps)/ 16チャンネル@4 MP (30 fps)/32チャンネル@1080p (30 fps) |
| オーディオ圧縮 | G.711ulaw/G.711alaw/G.722/G.726/AAC/MP2L2/PCM |
ネットワーク
| ネットワークプロトコル | TCP/IP、DHCP、IPv4、IPv6、DNS、DDNS、NTP、RTSP、SADP、SMTP、SNMP、NFS、 iSCSI、ISUP、UPnP™、HTTP、HTTPS |
|---|---|
| ネットワーク端子 | RJ45 10/100/1000 Mbps自己適応型イーサネット端子×2 |
| RAIDタイプ | RAID0, RAID1, RAID5, RAID6, RAID10 |
|---|
補助インターフェース
| シリアル端子 | RS-485(全二重)端子×1、RS-232端子×1 |
|---|---|
| SATA | ホットプラグ対応SATA端子×16 |
| eSATA | eSATA端子×1 |
| 容量 | ディスクあたり最大14 TB |
| アラーム入出力端子 | 16/9 |
| USB端子 | 前面パネル: USB 2.0 ×2 背面パネル: USB 3.0 ×2 |
| Ctrl 12V端子 | 制御用DC12 V、外部アラーム装置に1 A出力 アラーム出力が発生すると電源が入ります。 *: Ctrl 12 Vはアラーム出力端子9により制御されます。 |
| DC 12V端子 | DC 12 V、1 A出力 |
全般
| 電源 | AC100 V～240 V、50 Hz～60 Hz |
|---|---|
| 消費電力 | 最大50 W（HDDなしの場合） |
| 使用温度 | -10°C～55°C |
| 使用湿度 | 10%～90% |
| シャーシ | 3Uシャーシ |
| 寸法（幅×奥行×高さ） | 445 × 496 × 150 mm |
| 重量 | 最大12.5 kg（HDDなしの場合） |
認証規格
| 取得認証 | CE、FCC |
|---|---|
| FCC | Part 15 Subpart B、ANSI C63.4-2014 |
| CE | EN 55032:2015、EN 61000-3-2、EN 61000-3-3、EN 50130-4 |

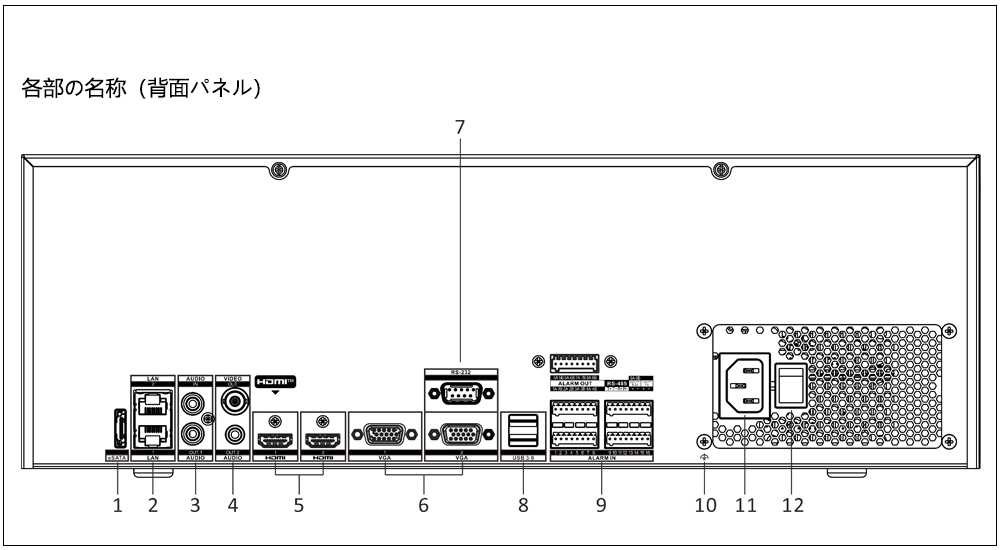

説明
| No. | 説明 |
|---|---|
| 1 | eSATA端子 |
| 3 | オーディオ入出力端子 |
| 4 | オーディオ出力およびビデオ出力端子 |
| 5 | HDMI 1およびHDMI 2端子 |
| 6 | VGA 1およびVGA 2端子 |
| 7 | RS-232シリアル端子 |
| 2 | LAN端子 |
| 8 | USB 3.0端子 |
| 9 | アラーム入出力端子、RS-485シリアル端子、 Ctrl 12V およびDC 12V電源端子 |
| 10 | 接地 |
| 11 | AC 100 V～240 V電源端子 |
| 12 | 電源スイッチ |
