基本情報
| 分類 | DVR |
|---|---|
| モデル名 | iDS-7316HUHI-M4/S |
| 製品名 | 16-ch AcuSense デジタルビデオレコーダー |
| 特徴 | 最大16チャンネルのアナログカメラ入力と4個のSATA端子を搭載
ビデオ圧縮: H.265 Pro+/H.265 Pro/H.265/H.264+/H.264 エンコード性能: 最大8 MP@8 fps/5 MP@12 fps ビデオ入力: HDTVI/AHD/CVI/CVBS/IP 最大32チャンネルのネットワークカメラ入力 POSトリガーの記録およびPOS情報のオーバーレイ RAID 0、1、5、6、10により、さらに信頼性の高いデータストレージを実現し、データ損失のリスクを効果的に回避 |
製品ドキュメント
寸法図
製品説明
| 圧縮と録画 | ●H.265 Pro+を有効にすると、エンコードの効率が上がり、データの保管コストを削減できます ●最大8MP解像度で録画が可能 |
|---|---|
| 再生と保存 | ●SATA端子×4およびeSATA端子×1 ●デコード性能: 32チャンネル 1080p@30 fps ●RAID 0、RAID 1、RAID 5、RAID 6およびRAID 10のストレージスキームを構成可能 |
| ネットワーク＆イーサネット接続 | ●自己適応型10/100/1000 Mbps イーサネット端子×2搭載 ●Hik-Connect & DDNS(Dynamic Domain Name System)によりネットワークの管理が容易に ●出力帯域幅制限を設定可能 |
録画
| ビデオ圧縮 | H.265 Pro+/H.265 Pro/H.265/H.264+/H.264 |
|---|---|
| エンコード解像度 | 1080p Lite モードが無効化場合：4 MP Lite/1080p/720p/VGA/WD1/4CIF/CIF; 1080p Liteモードが有効化場合：4 MP Lite/1080p Lite/720p Lite/VGA/WD1/4CIF/CIF |
| フレームレート | メインストリーム: 1080p Lite モードが無効化場合： 4MPストリームアクセス場合： 4 MP Lite@15 fps; 1080p Lite/720p/WD1/4CIF/VGA/CIF@25 fps (P)/30 fps (N) 1080pストリームアクセス場合： 1080p/720p@15 fps; VGA/WD1/4CIF/CIF@25fps (P)/30 fps (N) 720pストリームアクセス場合： 720p/VGA/WD1/4CIF/CIF@25 fps (P)/30 fps (N) 1080p Liteモードが有効化場合： 4 MP Lite@15 fps; 1080p Lite/720p Lite/VGA/WD1/4CIF/CIF@25 fps (P)/30 fps (N) サブストリーム: WD1/4CIF@12 fps; CIF@25 fps (P)/30 fps (N) |
| ビデオビットレート | 32 Kbps～6 Mbps |
| デュアルストリーム | 対応 |
| ストリームタイプ | ビデオ、ビデオ&オーディオ |
| オーディオ圧縮 | G.711u |
| オーディオビットレート | 64 Kbps |
ビデオとオーディオ
| IPビデオ入力 | 16チャンネル（最大48-チャンネル） 最大6 MP解像度 H.265+/H.265/H.264+/H.264 IPカメラに対応 |
|---|---|
| アナログビデオ入力 | 32チャンネル BNCインターフェース(1.0 Vp-p、75 Ω)、コアキシトロン接続に対応 |
| 受信帯域幅 | 200 Mbps |
| 発信帯域幅 | 160 Mbps |
| HDTVI入力 | 4 MP, 1080p25, 1080p30, 720p25, 720p30, 720p50, 720p60 |
| AHD入力 | 4 MP, 1080p25, 1080p30, 720p25, 720p30 |
| HDCVI入力 | 1080p25, 1080p30, 720p25, 720p30 |
| CVBS入力 | PAL/NTSC |
| CVBS出力 | 1チャンネル、BNC (1.0 Vp-p、75 Ω)、解像度: PAL: 704 × 576、NTSC: 704 × 480 |
| HDMI1出力 | 1チャンネル、1920 × 1080/60Hz、1280 × 1024/60Hz、1280 × 720/60Hz、1024 × 768/60Hz |
| HDMI2出力 | 1チャンネル、4K (3840 × 2160)/30Hz、2K (2560 × 1440)/60Hz、1920 × 1080/60Hz、1280 × 1024/60Hz、1280 × 720/60Hz、1024 × 768/60Hz |
| VGA出力 | 1チャンネル、1920 × 1080/60Hz、1280 × 1024/60Hz、1280 × 720/60Hz、1024 × 768/60Hz |
| ビデオ出力モード | HDMI1/VGA同時出力、HDMI2/VGA独立出力 |
| オーディオ入力 | 4チャンネル、RCA (2.0 Vp-p、1 KΩ) |
| オーディオ出力 | 1チャンネル、RCA (リニア、1 KΩ) |
| 2wayオーディオ | 1チャンネル、RCA (2.0 Vp-p、1 KΩ) (独立) |
| 同時再生 | 16チャンネル |
ネットワーク
| リモート接続 | 128 |
|---|---|
| ネットワークプロトコル | TCP/IP、PPPoE、DHCP、Hik-Connect、DNS、DDNS、NTP、SADP、NFS、iSCSI、UPnP™、HTTPS、ONVIF、SNMP |
| ネットワークインターフェース | RJ45 10M/100M/1000M 自己適応型イーサネット端子×2 |
補助インターフェース
| シリアル端子 | RS-232、RS-485（全二重）、キーボード |
|---|---|
| SATA | SATA端子×4 |
| eSATA | 対応 |
| 容量 | ディスクあたり最大12 TB |
| アラーム入出力端子 | 16/4 |
| USB端子 | 前面パネル: USB 2.0 ×2、背面パネル: USB 3.0 ×1 |
全般
| 電源 | AC 100～240 V、50～60 Hz |
|---|---|
| 消費電力 | 最大40 W（HDDなしの場合） |
| 使用温度 | -10°C～+55°C |
| 使用湿度 | 10%～90% |
| 寸法（幅×奥行×高さ） | 445 × 400 × 71 mm |
| 重量 | 最大7 kg（HDDなしの場合） |

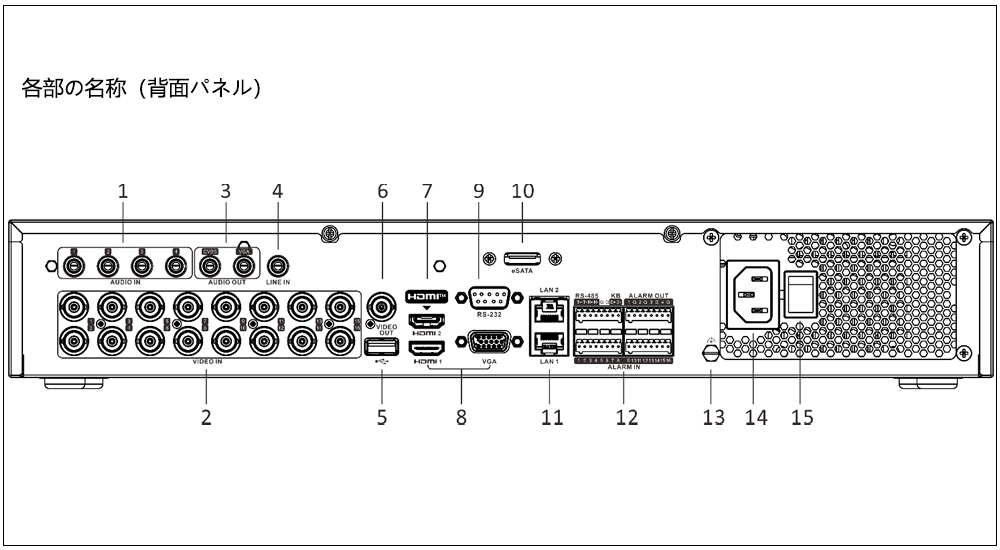

説明
| No. | 説明 |
|---|---|
| 1 | オーディオ入力端子 |
| 2 | ビデオ入力端子 |
| 3 | オーディオ出力端子 |
| 4 | ライン入力端子 |
| 5 | USB端子 |
| 6 | ビデオ出力端子 |
| 7 | HDMI2 端子 |
| 8 | HDMI1/VGA 端子 |
| 9 | RS-232 端子 |
| 10 | eSATA端子 |
| 11 | LAN1/LAN2 端子s |
| 12 | アラーム出力端子、アラーム入力端子、RS-485端子、キーボード端子 |
| 13 | 接地 |
| 14 | 電源 |
| 15 | 電源スイッチ |
