基本情報
| 分類 | DVR |
|---|---|
| モデル名 | iDS-9032HUHI-M8/S |
| 製品名 | 32-ch AcuSense デジタルビデオレコーダー |
| 特徴 | 最大32チャンネルのアナログカメラ入力と4個のSATA端子を搭載
ビデオ圧縮: H.265 Pro+/H.265 Pro/H.265/H.264+/H.264 エンコード性能: 最大8 MP@8 fps/5 MP@12 fps ビデオ入力: HDTVI/AHD/CVI/CVBS/IP 最大64チャンネルのネットワークカメラ入力 POSトリガーの記録およびPOS情報のオーバーレイ RAID 0、1、5、6、10により、さらに信頼性の高いデータストレージを実現し、データ損失のリスクを効果的に回避 |
製品ドキュメント
寸法図
製品説明
| 圧縮と記録 | ●H.265 Pro+ビデオ圧縮により、エンコードの効率が上がり、データの保管コストを削減できます。 ●最大8MP解像度でフルチャンネル録画が可能 |
|---|---|
| 再生と保存 | ●SATA端子×8およびeSATA端子×1 ●HDDのインストールはホットスワップに対応 ●デコード性能: 32チャンネル1080p@30 fps ●RAID 0、RAID 1、RAID 5、RAID 6およびRAID 10のストレージスキームを構成可能 |
| ネットワーク＆イーサネット接続 | ●自己適応型10/100/1000 Mbpsイーサネット端子×2搭載 ●Hik-Connect & DDNS (Dynamic Domain Name System)によりネットワークの管理が容易に ●出力帯域幅制限を設定可能 |
録画
| ビデオ圧縮 | H.265 Pro+/H.265 Pro/H.265/H.264+/H.264 |
|---|---|
| エンコード解像度 | 8 MP/3K/5 MP/4 MP/3 MP/1080p/720p/WD1/4CIF/VGA/CIF |
| フレームレート | メインストリーム: 8 MP@8 fps/3K@12 fps/5 MP@12 fps/4 MP@15 fps/3 MP@18 fps 1080p/720p/WD1/4CIF/VGA/CIF@25 fps (P)/30 fps (N) サブストリーム: WD1/4CIF/CIF@25 fps (P)/30 fps (N) |
| ビデオビットレート | 32 Kbps～10 Mbps |
| デュアルストリーム | 対応 |
| ストリームタイプ | ビデオ、ビデオ&オーディオ |
| オーディオ圧縮 | G.711u |
| オーディオビットレート | 64 Kbps |
ビデオとオーディオ
| IPビデオ入力 | 32チャンネル（最大64-チャンネル） 最大12 MP解像度 H.265+/H.265/H.264+/H.264 IPカメラに対応 |
|---|---|
| アナログビデオ入力 | 32チャンネル BNCインターフェース(1.0 Vp-p、75 Ω)、コアキシトロン接続に対応 |
| 受信帯域幅 | 320 Mbps |
| 発信帯域幅 | 256 Mbps |
| HDTVI入力 | 8 MP、3K、5 MP、4 MP、3 MP、1080p25、1080p30、720p25、720p30、720p50、720p60 |
| AHD入力 | 5 MP、4 MP、720p25、720p30、1080p25、1080p30 |
| CVBS入力 | PAL/NTSC |
| HDCVI入力 | 4 MP、720p25、720p30、1080p25、1080p30 |
| CVBS出力 | 1チャンネル、BNC (1.0 Vp-p、75 Ω)、解像度: PAL: 704 × 576、NTSC: 704 × 480 |
| HDMI1出力 | 1チャンネル、1920 × 1080/60Hz、1280 × 1024/60Hz、1280 × 720/60Hz、1024 × 768/60Hz |
| HDMI2出力 | 1チャンネル、4K (3840 × 2160)/30Hz、2K (2560 × 1440)/60Hz、1920 × 1080/60Hz、1280 × 1024/60Hz、1280 × 720/60Hz、1024 × 768/60Hz |
| VGA出力 | 1チャンネル、1920 × 1080/60Hz、1280 × 1024/60Hz、1280 × 720/60Hz、1024 × 768/60Hz |
| ビデオ出力モード | HDMI1/VGA同時出力、HDMI2/VGA個別出力 |
| オーディオ入力 | 16チャンネル、RCA (2.0 Vp-p、1 KΩ) |
| オーディオ出力 | 1チャンネル、RCA (リニア、1 KΩ) |
| 2wayオーディオ | 1チャンネル、RCA (2.0 Vp-p、1 KΩ) (独立) |
| 同時再生 | 16チャンネル |
ネットワーク
| ネットワークプロトコル | TCP/IP、PPPoE、DHCP、Hik-Connect、DNS、DDNS、NTP、SADP、NFS、SCSI、 UPnP™、HTTPS、ONVIF、SNMP |
|---|---|
| リモート接続 | 128 |
| ネットワークインターフェース | RJ45 10M/100M/1000M自己適応型イーサネット端子×2 |
補助インターフェース
| SATA | SATA端子×8 |
|---|---|
| eSATA | 対応 |
| 容量 | ディスクあたり最大12 TB |
| シリアルポート | RS-232、RS-485（全二重）、キーボード |
| USB端子 | 前面パネル: USB 2.0×2、背面パネル: USB 3.0×1 |
| アラーム入出力端子 | 16/8 |
全般
| 電源 | AC 100～240 V、50～60 Hz |
|---|---|
| 消費電力 | 最大55 W（HDDなしの場合） |
| 使用温度 | -10°C～+55°C |
| 使用湿度 | 10%～90% |
| 寸法（幅×奥行×高さ） | 445 × 465 × 88 mm |
| 重量 | 最大9 kg（HDDなしの場合） |

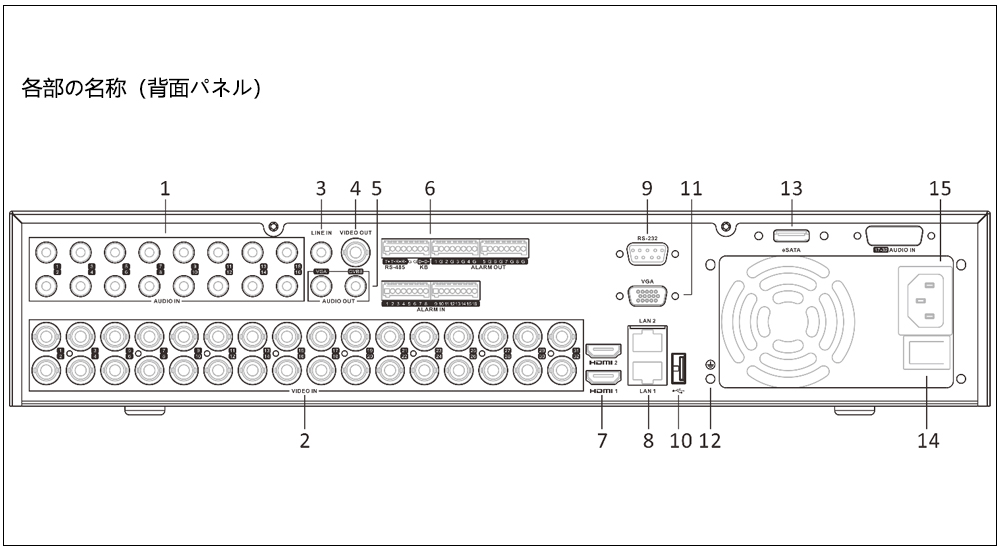

説明
| No. | 説明 |
|---|---|
| 1 | オーディオ入力端子 |
| 2 | ビデオ入力端子 |
| 3 | ライン入力端子 |
| 4 | ビデオ出力端子 |
| 5 | オーディオ出力端子 |
| 6 | アラーム出力端子、アラーム入力端子、RS-485端子、キーボード端子 |
| 7 | HDMI1/HDMI2端子 |
| 8 | LAN1/LAN2端子 |
| 9 | RS-232端子 |
| 10 | USB端子 |
| 11 | VGA端子 |
| 12 | 接地 |
| 13 | eSATA端子 |
| 14 | 電源スイッチ |
| 15 | 電源 |
| 電源 | AC 100～240 V、50～60 Hz |
|---|---|
| 消費電力 | 最大55 W（HDDなしの場合） |
| 使用温度 | -10°C～+55°C |
| 使用湿度 | 10%～90% |
| 寸法（幅×奥行×高さ） | 445 × 465 × 88 mm |
| 重量 | 最大9 kg（HDDなしの場合） |
