基本情報
| 分類 | WIFIシリーズ |
|---|---|
| モデル名 | DS-7104NI-K1/W/M(C) |
| 製品名 | 4-ch WiFiネットワークビデオレコーダー |
| 特徴 | ・ビデオフォーマット: H.265+/H.265/H.264+/H.264
・最大50 Mbps受信帯域幅および最大40 Mbps発信帯域幅 ・最大4/8チャンネルのネットワークカメラ入力 ・デコード性能: 最大4チャンネル@4 MP ・HDMIとVGAの同時出力が可能 ・設置が簡単で安定したWi-Fi接続 |
製品ドキュメント

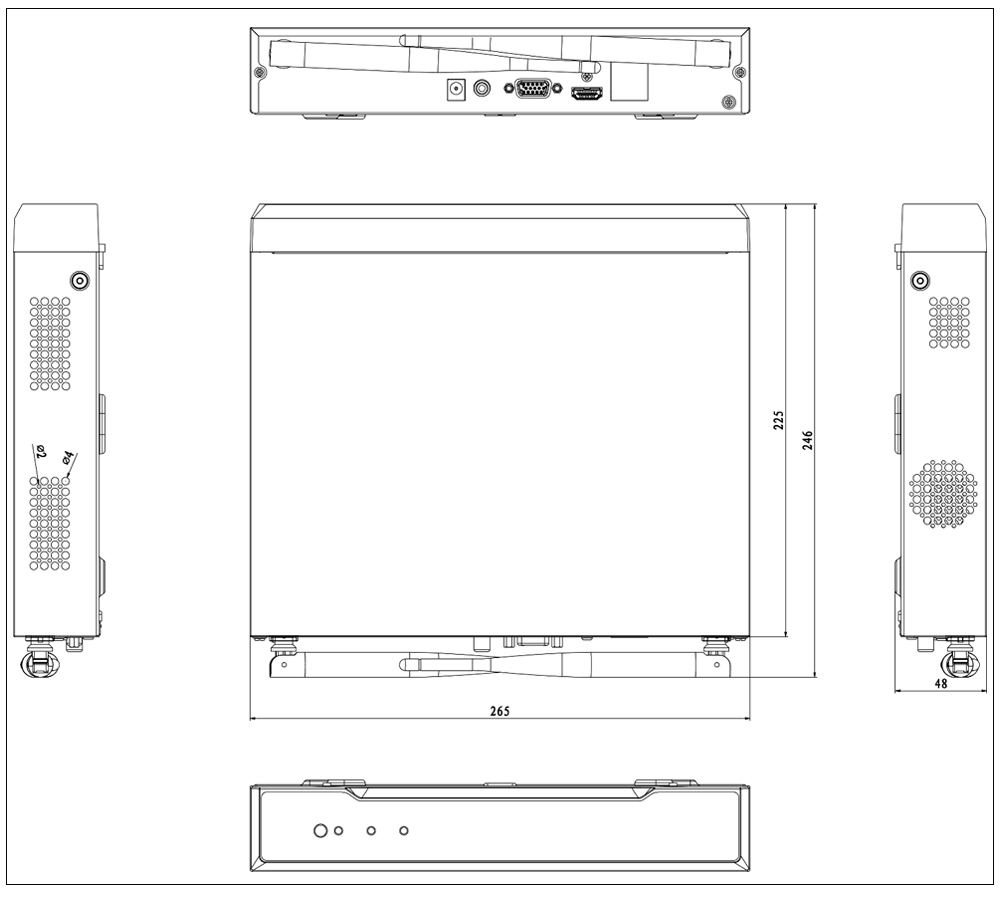

寸法図
製品説明
| 圧縮と録画 | H.265+ビデオ圧縮により、効率的にデータの保管スペースを最大75％削減 最大4MPの解像度でフルチャンネル録画が可能 |
|---|---|
| 再生と保存 | 再生解像度: 4チャンネル@4 MP (12 fps)または4チャンネル@1080p (25 fps) SATA端子×1搭載（HDDあたり最大6 TB） |
| スマート機能 | ラインクロスおよび侵入検知に対応 |
| ネットワーク＆イーサネット接続 | デュアル外部アンテナ設計により、強力で安定した信号を取得 自己適応型10/100 Mbps イーサネット端子×1搭載 Hik-Connectによりネットワークの管理が容易に |
ビデオとオーディオ
| IPビデオ入力 | 4チャンネル |
|---|---|
| 最大4MP解像度 | |
| 受信帯域幅 | 50 Mbps |
| 発信帯域幅 | 40 Mbps |
| HDMI出力 | 1チャンネル、1920 × 1080p/60Hz、1280 × 1024/60Hz、1280 × 720/60Hz、 1024 × 768/60Hz |
| VGA出力 | 1チャンネル、1920 × 1080p/60Hz、1280 × 1024/60Hz、1280 × 720/60Hz、 1024 × 768/60Hz、HDMI/VGA同時出力 |
| オーディオ出力 | 1チャンネル、RCA (リニア、1 KΩ) |
| オーディオデコード形式 | G.711ulaw、G.722、G.726、MP2L2 |
| 2wayオーディオ | 非対応 |
デコーディング
| デコードフォーマット | H.265+/H.265/ H.264+/H.264 |
|---|---|
| 録画解像度 | 4 MP/3 MP/1080p/UXGA /720p/VGA/4CIF/DCIF/2CIF/CIF/QCIF |
| 再生モード | ノーマル/スマート、イベント、タグ、エターナルファイル |
| 同時再生 | 4チャンネル |
| ライブビューウィンドウ分割 | 1/4 |
| Auxポートウィンドウ分割 | 1/4 |
| デコード性能 | 4チャンネル@1080p (25 fps)、4チャンネル@4 MP (12 fps) |
| ストリームタイプ | ビデオ、ビデオ&オーディオ |
ネットワーク
| リモート接続 | 16 |
|---|---|
| ネットワークプロトコル | TCP/IP、DHCP、Hik-Connect、DNS、DDNS、NTP、SADP、SMTP、UPnP™ |
| ネットワーク端子 | RJ45 10/100 Mbps自己適応型イーサネット端子×1 |
ワイヤレスパラメーター
| 周波数帯域 | 2.4 GHz |
|---|---|
| アンテナ構造 | 2 × 2MIMO |
| 伝送速度 | 144 Mbps |
| 伝送規格 | IEEE 802.11b/g/n |
補助インターフェース
| SATA | SATA端子×1 |
|---|---|
| 容量 | ディスクあたり最大6 TB |
| アラーム入出力 | 非対応 |
| USB端子 | 背面パネル: USB 2.0 ×2 |
全般
| 電源 | DC12 V、1.6 A |
|---|---|
| 消費電力（HDDなしの場合） | 最大10 W |
| 使用温度 | -10°C～55°C |
| 使用湿度 | 10%～90% |
| シャーシ | ミニ1U |
| 材質 | 金属製ボックス |
| 寸法（幅×奥行×高さ） | 265 × 246 × 48 mm |
| 重量（HDDなしの場合） | 最大1.6 kg |
認証規格
| FCC | Part 15 Subpart B、ANSI C63.4-2014 |
|---|---|
| CE | EN50130-4、EN 61000-3-2、EN 61000-3-3 |

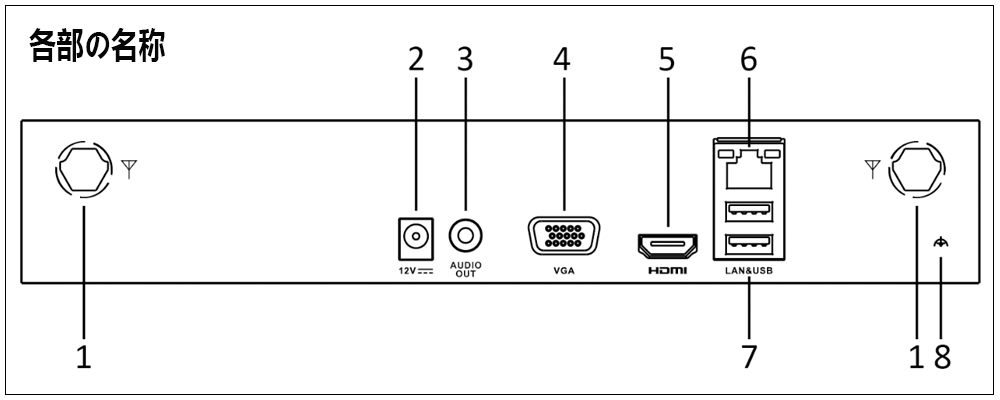

説明
| No. | 説明 |
|---|---|
| 1 | デュアルWi-Fiアンテナ端子 |
| 2 | 電源端子 |
| 3 | オーディオ出力端子 |
| 4 | VGA出力端子 |
| 5 | HDMI端子 |
| 6 | LANネットワーク端子 |
| 7 | USB端子 |
| 8 | 接地 |
