基本情報
| モデル名 | DS-1TP04I/AT |
|---|---|
| 製品名 | ハイパワー 重畳化電源ユニット |
| 特徴 | PoCカメラからアナログTVIビデオ信号、制御信号および電流を送信
TVI PoCカメラに電源を供給 |
製品ドキュメント
寸法図
ビデオ入力
| モデル | DS-1TP04I/AT | DS-1TP08I/AT |
|---|---|---|
| ビデオ入力 | 4チャンネル | 8チャンネル |
| 端子タイプ | PoCカメラ用BNC端子 | |
| 電源供給距離 | PoC AFカメラまで: 200 m 75-3、300 m 75-5
PoC ATカメラまで: 100 m 75-3、200 m 75-5 |
|
| 最大電力 | 10 W | 10 W |
| PoCカメラ | Hikvision PoCカメラにのみ対応 | |
ビデオ出力
| モデル | DS-1TP04I/AT | DS-1TP08I/AT |
|---|---|---|
| ビデオ出力 | 4チャンネル | 8チャンネル |
| 端子タイプ | DVR用BNC端子 | |
全般
| モデル | DS-1TP04I/AT | DS-1TP08I/AT |
|---|---|---|
| 電源 | DC 48 V | |
| 消費電力 （PoCカメラ未接続時） |
最大6 W | 最大10 W |
| 使用温度 | -10ºC～+55ºC | |
| 使用湿度 | 10%～90% | |
| シャーシ | 1 U | |
| 寸法(幅×奥行×高さ) | 315 × 242 × 45 mm | |
| 重量 | 最大2.3 kg | 最大2.4 kg |

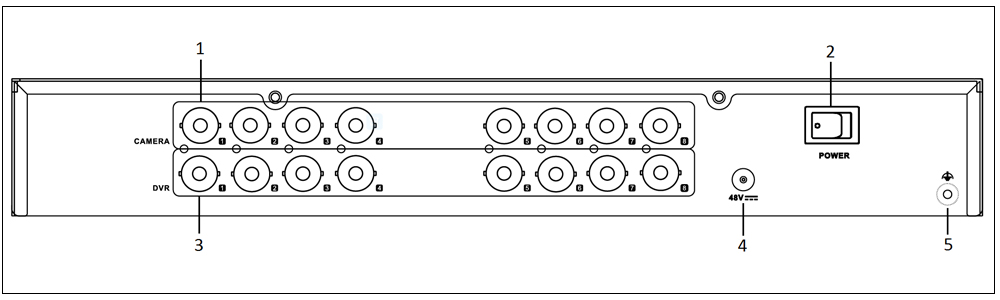

説明
| No. | 説明 |
|---|---|
| 1 | ビデオ入力（カメラへ接続） |
| 2 | 電源スイッチ |
| 3 | ビデオ出力（DVRへ接続） |
| 4 | DC 48 V電源端子 |
| 5 | 接地 |
